三氧化鎢納米棒可以無機(jī)鹽硫酸鈉作為向?qū)?、采用水熱法?80℃下制備得到。
三氧化鎢納米棒的合成
1.將2.77g的鎢酸鈉和4.77g的硫酸鈉溶于67.5ml水中，攪拌均勻。
2.用3 mol/L鹽酸調(diào)節(jié)pH到1.5，攪拌30min。
3.將上述溶液180℃水熱48h。
4.將得到的產(chǎn)品水洗3次，醇洗3次，65℃烘干。

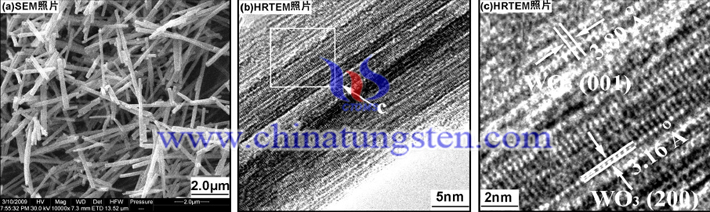

該納米棒直徑為20~40 nm，長短為1~5μm，且其長徑比大，粗細(xì)均勻，與沉淀法合成的WO3相比表現(xiàn)出更高的光催化活性，因為WO3納米棒具有高的比表面和快的載流子傳輸速度。
三氧化鎢納米棒的生長機(jī)理
WO3納米棒生長過程中，Na+優(yōu)先吸附在WO3（200）晶面上，抑制了該晶面的進(jìn)一步生長，從而使納米棒向其垂直晶面（001）生長。該納米棒在可見光下表現(xiàn)出較好的光催化性能。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/chinese/tungsten-oxide-nanorod.html
