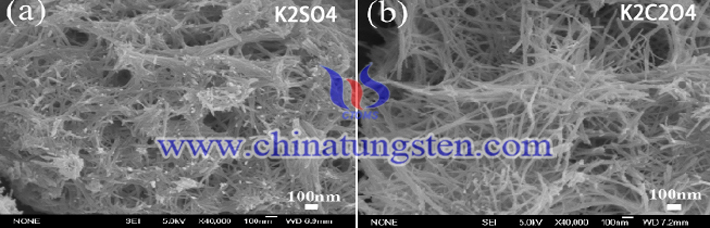

六方相三氧化鎢納米線可以K2C2O4和K2SO4作為添加劑、采用水熱法合成，其結(jié)構(gòu)呈現(xiàn)出錯(cuò)綜交織成的網(wǎng)狀結(jié)構(gòu)。而網(wǎng)狀結(jié)構(gòu)的納米線具有較高的比表面積，有利于提高材料的光催化活性。K2C2O4和K2SO4兩種添加劑的存在證明K+對WO3納米線的生長有重要的結(jié)構(gòu)導(dǎo)向作用。
六方相三氧化鎢納米線光催化性能測試

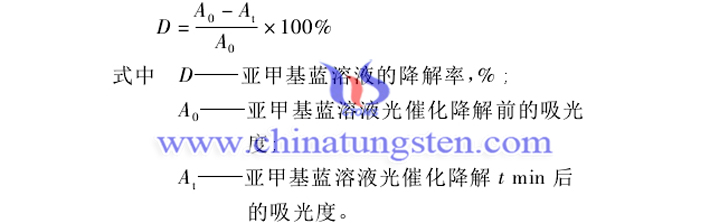

利用紫外光直接照射納米WO3降解亞甲基藍(lán)溶液為模型，以研究樣品的光催化性能。配制濃度為10mg/L亞甲基藍(lán)溶液，量取200mL置于光催化反應(yīng)器中，加入0.01g WO3納米線，避光磁力攪拌1h，以使亞甲基藍(lán)溶液在催化劑表面達(dá)到吸附平衡。光催化反應(yīng)2h，分別在10，20，30，45，60，80，100，120min時(shí)取樣，約2mL，用高速離心機(jī)離心分離，轉(zhuǎn)速為5000r/min，時(shí)間為8min，取上層清液，用紫外可見分光光度計(jì)測定其吸光度。亞甲基藍(lán)溶液的最大吸收波長為664nm，根據(jù)下式求出降解率。
六方相WO3納米線光催化性能測試結(jié)果表明，兩種條件下所得的六方相WO3納米線均表現(xiàn)出很好的光催化活性，但K2C2O4作為添加劑水熱合成的WO3納米線的光催化活性高于以K2SO4為添加劑時(shí)所得的WO3納米線，這與產(chǎn)物的比表面積有關(guān)。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/chinese/tungsten-oxide-nanowire.html
