單斜仲鎢酸銨快速熱分解過程中各個(gè)階段粒度及表面積的變化可以通過差熱分析儀和激光粒度分析儀觀察得出結(jié)論，從而指導(dǎo)制備得到所需粒度的氧化鎢。
單斜仲鎢酸銨快速熱分解實(shí)驗(yàn)步驟

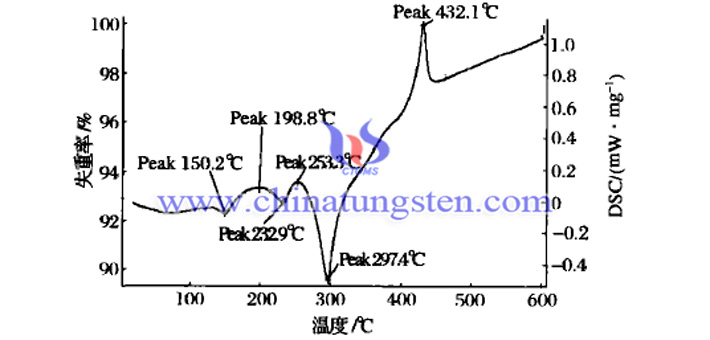

1.單斜 APT在氬氣中以9℃/min的速度升到600℃進(jìn)行差熱分析。
2.對(duì)差熱分析圖的每個(gè)拐點(diǎn)進(jìn)行升溫，用激光粒度分析儀對(duì)其產(chǎn)物進(jìn)行分析。
通過差熱分析儀和激光粒度分析儀對(duì)單斜APT在氬氣中以9℃/min進(jìn)行熱分解試驗(yàn)的結(jié)果分析可以得出，單斜APT在氬氣中以9℃/min進(jìn)行升溫時(shí)：
1.在253.3℃時(shí)，產(chǎn)物粒度細(xì)化的幅度最大；
2.在232.9℃時(shí)，產(chǎn)物粒度細(xì)化的幅度次之；
3.在297.4℃時(shí)，產(chǎn)物粒度粗化的幅度最大；
4.在432.1℃時(shí)，產(chǎn)物粒度粗化的幅度次之；
5.在150.2℃和500.0℃時(shí)，產(chǎn)物粒度粗化程度不明顯。
為了得到不同粒度的產(chǎn)物，可以分階段性地對(duì)單斜APT進(jìn)行升溫。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.ammonium-paratungstate.com/
