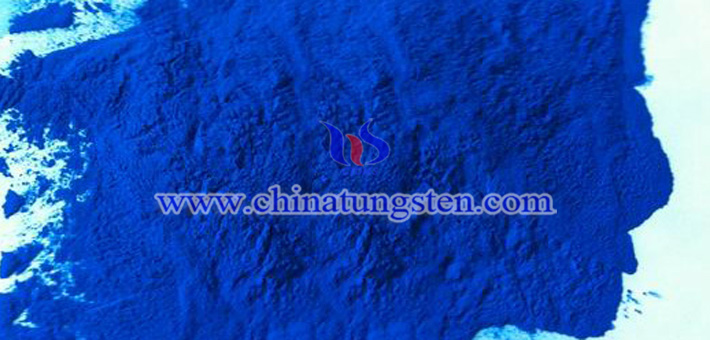

超細(xì)藍(lán)色氧化鎢是一種顆粒度超細(xì)的藍(lán)色粉末。
煅燒制取藍(lán)色氧化鎢

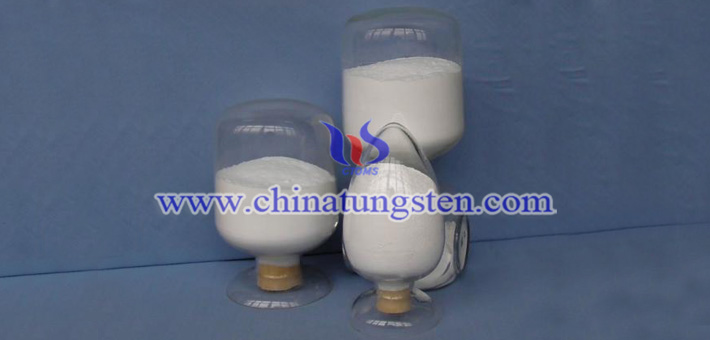

采用仲鎢酸銨（APT）為原料，在氫氣（H2）氣氛下煅燒制取藍(lán)色氧化鎢。將APT裝入料舟中，置于石英玻璃管內(nèi)的高溫區(qū)。控制溫度、H2流量和恒溫時(shí)間三個(gè)參數(shù)來(lái)制備藍(lán)色氧化鎢。為制得裂縫較多、均勻性好的藍(lán)色氧化鎢，設(shè)置參數(shù)如下：
1.溫度為400~500℃，煅燒時(shí)間為30-40分鐘，氫氣流量為1.5L/min。
2.還原的煅燒溫度，影響藍(lán)色氧化鎢性能的主要參數(shù)，控制在40℃下。
藍(lán)色氧化鎢的相態(tài)與APT比較，藍(lán)鎢已失去了六方晶形的特性，形成裂縫縱深的松散的顆粒晶貌，粒度比APT細(xì)。藍(lán)鎢表面有大量的裂紋和星狀孔洞，并有斷裂的現(xiàn)象，粒度均勻性較好。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/Blue_Tungsten_Oxide.html
