第三部分：硬質(zhì)合金原料的制取
因為鎢系列產(chǎn)品的大部分都是用于硬質(zhì)合金領(lǐng)域，所以重點講解鎢粉→碳化鎢粉→混合料球磨→摻膠→成形→燒結(jié)→硬質(zhì)合金及其工具配套這條生產(chǎn)線。
四、金屬鈷粉的制取
難熔金屬碳化物熔點都很高，冷壓、燒結(jié)等都難以制取致密的碳化物，且它本身強度又很低，無法在工業(yè)上獲得應(yīng)用……。所以作為硬質(zhì)合金的粘結(jié)金屬，必須具有以下特點：
①它本身熔點很高，不與碳化物發(fā)生化學反應(yīng)；
②對碳化物有良好的潤濕性，能溶解碳化物，且與它組成的合金有較高的強度。
元素周期表8類副族元素鐵、鈷、鎳等基本符合以上條件，尤其是鈷。
1. 鈷粉的制取
生產(chǎn)鈷粉的方法很多，目前我國硬質(zhì)合金行業(yè)大都是采用金屬鈷片（或粒、棒）或工業(yè)氧化鈷為原料，酸溶制取硝酸鈷、草酸鈷后，氫還原制取鈷粉，這種方法制取鈷粉的特點是純度高、粒度細、氧量低，非常適合硬質(zhì)合金的生產(chǎn)。
2. 鈷粉的生產(chǎn)工藝流程示意圖
工藝前半部分是為了除雜，保證其化學成分符合硬質(zhì)合金技術(shù)要求，后半部分主要是通過還原溫度、氫流量、推舟速度等工參數(shù)來控制鈷粉的粒度和氧含量。

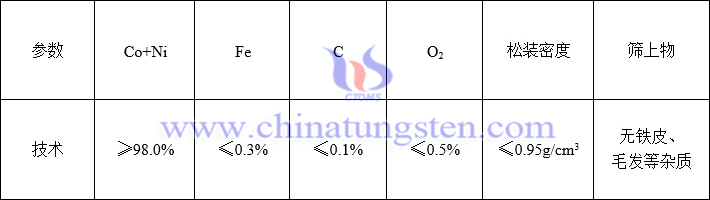

3. 合格鈷粉的技術(shù)要求
