與二硅化鎢（WSi2）粉末一樣，二硅化鉬粉也是由1個過渡金屬原子（鎢與鉬均屬于過渡金屬元素）和2個非金屬硅原子共同組合成的一種無機化合物，是一種黑色粉末，英文名為Molybdenum disilicide powder，化學式為MoSi2，分子量152.11，純度高達99.9%，晶體結構為四方形，CAS號為12136-78-6。

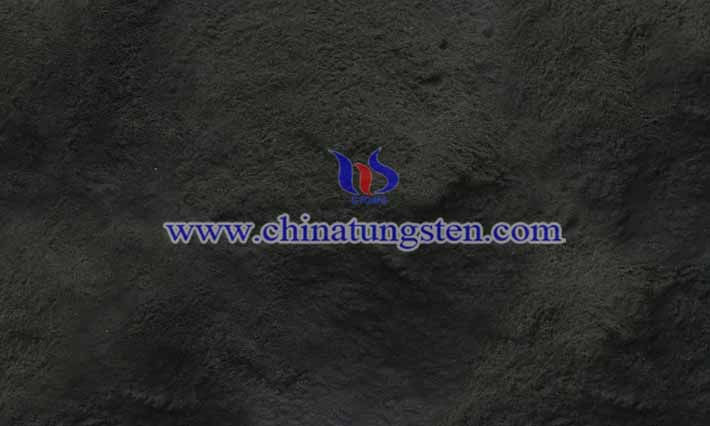

二硅化鉬粉
MoSi2的主要成分：Si（T.C）硅總量36%~38%，其余為鉬含量；MoSi2的雜質含量：游離硅（F.Si）0.1%，F(xiàn)e0.03%，Al0.01%、N0.01%、C0.03%、O0.15%。MoSi2常用粒度規(guī)格：300目，400目，500目，3.5~2.6μm，2.3~1.5μm。
從物理化學性質上來看，二硅化鉬的外觀為灰色具有金屬性的固體，熔點約2030°C，密度約6.26g/cm3，不溶于除硝酸和氫氟酸之外的大部分酸，具有較低的熱膨脹系數(shù)（8.1×10-6K-1），良好的電熱傳導性，金屬與陶瓷的雙重特性，高溫抗氧化性等特點。具體來說，在大于1000℃的高溫下，其表面能形成二氧化硅鈍化層以阻止進一步氧化，和具有極高的楊氏模量，但是低溫時易脆，另外在超過1200℃的環(huán)境下會喪失抗蠕變能力。

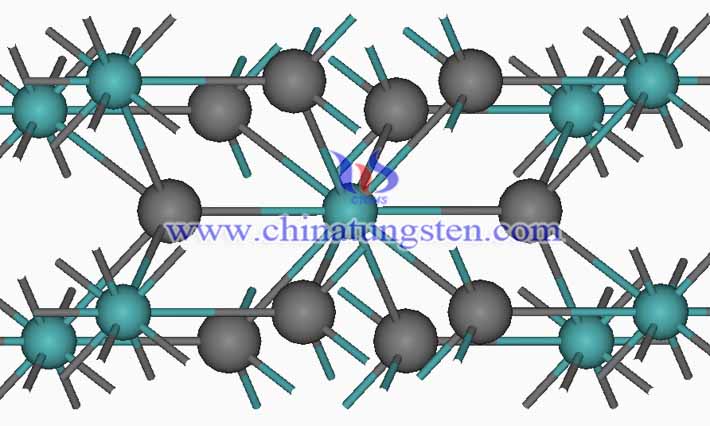

二硅化鉬結構圖
從生產(chǎn)工藝上來看，MoSi2粉末可以通過Mo粉與Si粉直接反應合成而獲得。 MoSi2制件可以用冷壓燒結或熱壓法制得。
從用途上來看，二硅化鉬粉制得的發(fā)熱元件，主要應用于電熔爐中生產(chǎn)玻璃、鋼、電子元件、陶瓷等產(chǎn)品。另外，該物質還可作為耐高溫陶瓷、熱電偶真空保護管或蒸發(fā)器具的表面涂覆材料。根據(jù)形狀的不同，MoSi2發(fā)熱元件可以分為直型棒、U型棒、三相棒、槍型棒、五節(jié)型棒、槽型棒、單螺紋棒、雙螺紋棒等各種規(guī)格型號。
