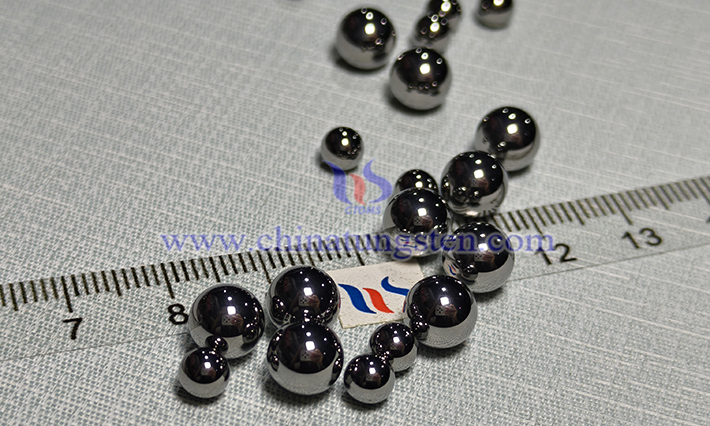

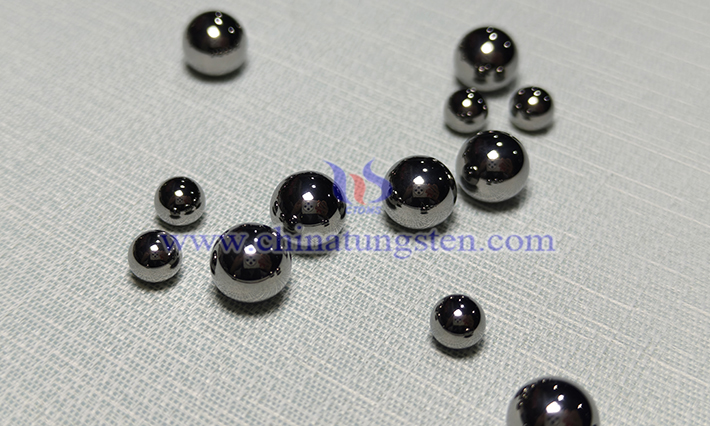

硬質(zhì)合金閥球的磁性檢測主要聚焦于矯頑磁力（Hcj）和磁飽和（Ms）兩項核心指標，檢測方法需結(jié)合材料特性與工業(yè)標準，采用專業(yè)設(shè)備與標準化流程。
一、矯頑磁力（Hcj）檢測方法
1.1 原理
矯頑磁力是鐵磁材料退磁所需的反向磁場強度，反映材料抵抗磁化的能力。硬質(zhì)合金閥球的矯頑磁力與鈷含量、晶粒度及微觀結(jié)構(gòu)密切相關(guān)：鈷含量越高，矯頑磁力越低；晶粒越細，矯頑磁力越高。
1.2 檢測步驟：
磁化處理：將硬質(zhì)合金閥球試樣置于直流磁場中，使其長軸方向與磁場方向一致，磁化至技術(shù)飽和狀態(tài)（磁場強度通常為200-400kA/m）。
退磁測試：將磁化后的試樣置于矯頑力測定裝置中，通過去磁線圈施加反向磁場，逐步增加電流強度，觀察試樣被排斥的現(xiàn)象。當試樣不再被排斥時，記錄此時反向磁場強度，即為矯頑磁力值（單位：kA/m）。
數(shù)據(jù)修正：需考慮試樣形狀、尺寸對磁場分布的影響，通過多次測量取平均值以提高準確性。
1.3 設(shè)備要求：
螺線管或電磁鐵：提供穩(wěn)定且可調(diào)的直流磁場。
去磁線圈：產(chǎn)生反向磁場，精度需滿足±1%要求。
磁矩測量系統(tǒng)：如亥姆霍茲線圈，用于量化磁化強度變化。
1.4 標準依據(jù)：
國內(nèi)標準：GB/T 3848-2017《硬質(zhì)合金矯頑磁力測定方法》。
國際標準：IEC 60404-7《磁性材料矯頑力測量方法》。
二、磁飽和（Ms）檢測方法
2.1 原理：
磁飽和是鐵磁材料在強磁場下達到的最大磁化強度，反映材料中黏結(jié)相（如鈷）的相對含量。硬質(zhì)合金閥球的磁飽和值與鈷含量、碳含量及雜質(zhì)元素（如鐵、鎳）的配比直接相關(guān)。
2.2 檢測步驟：
試樣準備：確保試樣表面清潔，無氧化層或涂層干擾。
磁場施加：將試樣置于穩(wěn)定磁場中（磁場強度需足夠大，如1.05T），使其磁化至飽和狀態(tài)。
感應測量：通過感應線圈或磁矩儀測量試樣產(chǎn)生的感應電流，計算磁飽和值（單位：T·m3/kg）。
數(shù)據(jù)分析：結(jié)合標準參考物質(zhì)（如純鎳）進行相對比較，修正形狀因子影響，重復測量取平均值。
2.3 設(shè)備要求：
電磁鐵或永磁體：提供均勻且高強度的磁場。
磁飽和感應測定儀：如德國Forster KOERZIMAT 1.097 MS，可直接讀取磁飽和值。
高精度天平：稱量試樣質(zhì)量（精度±0.001g）。
2.4 標準依據(jù)：
國內(nèi)標準：GB/T 23369-2009《硬質(zhì)合金磁飽和值測定方法》。
國際標準：IEC 60404-14《磁性材料磁飽和測量方法》。
