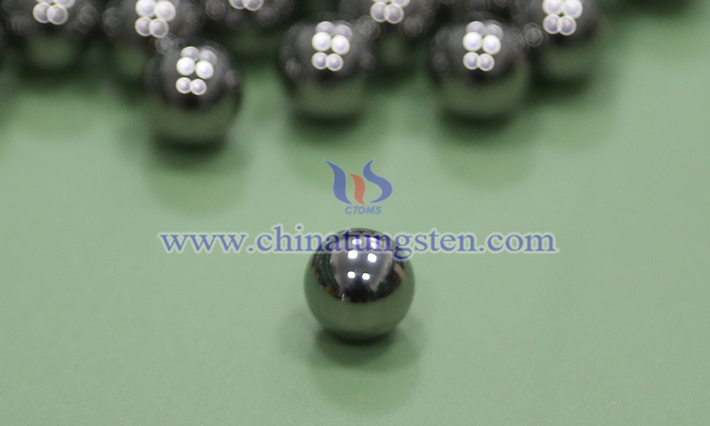

一、硬質合金球的抗沖擊性能表現(xiàn)
硬質合金球以碳化鎢（WC）、碳化鈦（TiC）等碳化物為基體，通過鈷（Co）、鎳（Ni）或鉬（Mo）等粘結劑燒結而成。其抗沖擊性能主要體現(xiàn)在以下方面：
1. 高硬度與高密度協(xié)同作用
硬質合金球硬度通?！?0.5 HRA，密度約14.9 g/cm3。高密度賦予其較大的質量和慣性，在沖擊載荷下能有效分散能量，減少局部應力集中。例如，在石油鉆井中，硬質合金球齒可承受鉆頭與巖石碰撞時產生的瞬時沖擊力，避免斷裂或變形。
2. 抗彎強度與沖擊韌性的線性關系
硬質合金的沖擊韌性（材料抵抗沖擊破壞的能力）與抗彎強度密切相關。實驗表明，當抗彎強度相近時，斷裂韌性（KIC）更高的合金表現(xiàn)出更優(yōu)的沖擊韌性。
3. 結構缺陷的敏感性
孔隙、石墨夾雜或粗顆粒碳化鎢聚集會顯著降低沖擊韌性。斷口含孔隙的試樣沖擊韌性比無缺陷試樣低約23%。因此，工業(yè)生產中需通過真空或高壓燒結工藝確保致密性，減少結構缺陷。
二、硬質合金球抗沖擊性能的影響因素
1. 合金成分與晶粒度
鈷含量：鈷作為粘結劑，可提升韌性。隨鈷含量增加，沖擊韌性在WC體積分數24%~50%范圍內呈線性增長。
WC晶粒度：細晶粒合金（如YG6）沖擊韌性優(yōu)于粗晶粒合金（如YG20），但粗晶粒合金在高溫下穩(wěn)定性更佳。例如，超深油井鉆探中，高性能硬質合金球齒通過優(yōu)化晶粒度，可在高溫高壓下保持穩(wěn)定性能。
2. 生產工藝控制
燒結工藝：真空或氫氣還原爐燒結可減少氧化雜質，提升致密性。例如，YG系列硬質合金球通過精確控制燒結溫度與時間，實現(xiàn)密度與硬度的平衡。
成型精度：高精度冷等靜壓壓制技術可減少內部缺陷，提升抗沖擊性能。例如，精密軸承用硬質合金球研磨精度高，表面摩擦系數低，耐磨性與抗沖擊性兼?zhèn)洹?/p>
3. 應用場景適配性
石油鉆井：球齒需承受鉆頭振動與巖石不均勻性產生的沖擊。YG20C球齒通過優(yōu)化鈷含量與晶粒度，在牙輪鉆頭中實現(xiàn)不磨壽命較同直徑刃片頭釬頭倍增。
礦山機械：采煤機鉆具用硬質合金球齒需兼顧耐磨性與抗沖擊性。例如，YG15C球齒在沖擊鉆頭中可切割中高硬度材料，同時保持低磨損率。
三、硬質合金球抗沖擊性能測試與標準
1. 國家標準方法
依據GB/T 1817-2017《硬質合金常溫沖擊韌性試驗方法》，通過擺錘或落錘沖擊試驗測定材料吸收能量，推算沖擊韌性值。試樣需滿足特定形狀、尺寸及平行度要求，以確保測試一致性。
2. 非傳統(tǒng)評價方法
低周沖擊加載：模擬實際工況中的循環(huán)沖擊，評估材料疲勞性能。
維氏硬度法：通過微觀損傷累積分析韌性行為，適用于高精度場景。
四、硬質合金球抗沖擊性能的應用
1. 石油鉆探
硬質合金球齒在鉆頭中作為切削元件，可輕松應對花崗巖、石英巖等堅硬地層。其耐磨性為傳統(tǒng)鋼齒的數十倍，減少鉆頭更換頻率，降低鉆井成本。例如，在超深油井中，高性能球齒在高溫高壓下仍保持穩(wěn)定切削能力。
2. 礦山機械
采煤機鉆具用硬質合金球齒通過優(yōu)化成分與工藝，實現(xiàn)高鉆掘效率與長壽命。例如，YG20球齒在沖擊鉆頭中可長時間連續(xù)作業(yè)，減少停機維護時間。
3. 精密制造
精密軸承用硬質合金球通過高精度研磨與拋光，實現(xiàn)低摩擦系數與高抗沖擊性。例如，儀器儀表中的滾珠軸承可承受高速運轉時的瞬時沖擊，確保長期穩(wěn)定性。
