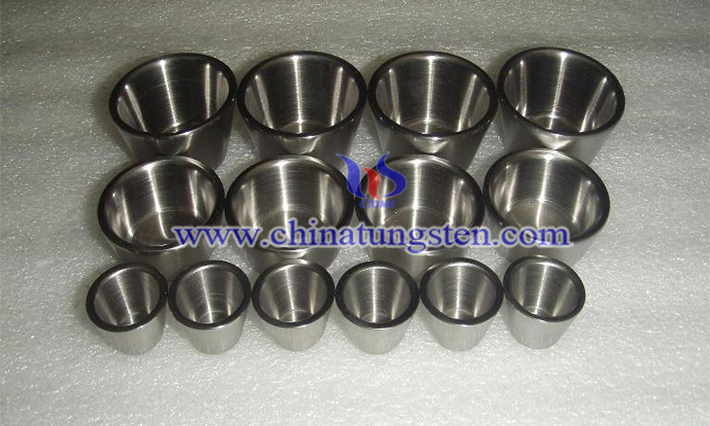

什麼是鎢坩堝？它是用鎢棒車削加工成型，焊接成型，採用純鎢板、鎢片和純鎢棒經(jīng)相應(yīng)的工藝加工而成，它的製備方法有多種。被廣泛應(yīng)用於稀土冶煉、石英玻璃、晶體生長等行業(yè)，在現(xiàn)代工業(yè)中發(fā)揮著主要的作用。
鎢坩堝的製備方法主要有6種：
1.0 等靜壓－燒結(jié)法
2.0 鍛造加工法
3.0 化學(xué)氣相沉積法
4.0 等離子噴塗成形法
5.0 旋壓成形法
6.0 鉚焊成形法
這6種製備方法中最常用有3種：等靜壓－燒結(jié)法，鍛造加工法和鉚焊成形法，絕大部分產(chǎn)品由這3種方法製成。另外的化學(xué)氣相沉積法能製備高純、緻密、大尺寸的產(chǎn)品，讓人對(duì)它未來的發(fā)展充滿期待。
因?yàn)榈褥o壓－燒結(jié)法是當(dāng)今生產(chǎn)此坩堝最主要的製備技術(shù)之一，也是最普遍的生產(chǎn)方法，我國製作大尺寸該產(chǎn)品的水準(zhǔn)已經(jīng)排在世界前列，以後重點(diǎn)將放在持續(xù)提高其冷等靜壓工藝和燒結(jié)工藝的工藝水準(zhǔn)上，下麵詳細(xì)介紹其製備步驟：

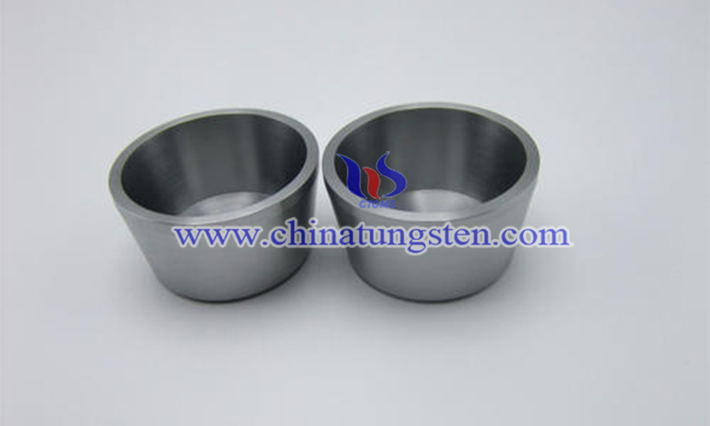

等靜壓－燒結(jié)法方法主要包括原料合批、裝粉、等靜壓壓制、高溫?zé)Y(jié)、車加工、成品檢驗(yàn)等六個(gè)工序。步驟如下：根據(jù)壓胚裝料要求尺寸組裝模具，把符合國標(biāo)要求的鎢粉原料裝入模具並且密封，放入冷等靜壓機(jī)中進(jìn)行壓制，成形壓強(qiáng)一般為180~250 MPa，然後將壓坯置於高溫感應(yīng)燒結(jié)爐中燒結(jié)，升溫速率為80~150℃/h，最高溫度為2200~2400℃，高溫保溫時(shí)間為4~8 h，按照成品要求對(duì)燒坯進(jìn)行車加工，最後對(duì)成品進(jìn)行外觀、尺寸、密度等品質(zhì)檢測(cè)。
