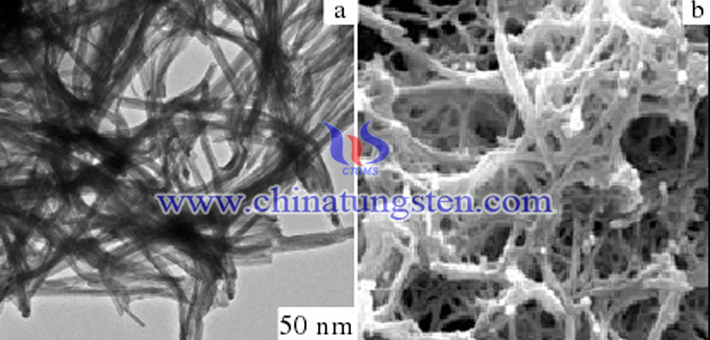

鉭鎢青銅是通過以Na2WO4和TaCl5為原料，採用水熱法，將Ta5+引入六方相鎢青銅八面體結(jié)構(gòu)中獲得的，呈現(xiàn)納米纖維狀，尺寸為10~50nm。TaxWO3在酸性條件對H+的還原能力比較穩(wěn)定，可望在燃料電池領(lǐng)域有潛在的應(yīng)用。
鉭屬於過渡金屬，本身可作為電極材料，且Ta5+離子的半徑較小，活性較大，可以判定鉭摻雜應(yīng)對鎢青銅的電化學性能有較大的影響。
電化學測試
採用常規(guī)的三電極體系，工作電極為樣品修飾的玻碳電極，鉑絲為對電極，Ag/AgCl作為參比電極，電解液為1mol/L硫酸溶液，迴圈伏安測試時電位掃描速率為50mV/s；所有測試均在室溫下進行，每次實驗前通高純氮氣15min以除去溶解的氧氣。
電化學測試所用的工作電極的製備
1.以0.05μm的Al2O3拋光粉將玻碳電極（GC，Ф=3mm）拋光打磨呈鏡面，然後分別在無水乙醇、0.5mol/L H2SO4和二次蒸餾水中超聲清洗5min，乾燥備用。2.稱取10mg樣品於500μL 0.5%Nafion溶液中，超聲分散15min，形成均勻的混合液，移取8μL混合物滴加到玻碳電極表面，室溫下自然晾乾後備用。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/traditional/tantalum-tungsten-bronze.html
