摻鉻仲鎢酸銨主要是在仲鎢酸銨蒸發(fā)結(jié)晶過程摻鉻所得的。採用乙酸鉻(CH3COO)3Cr（分析純）和氨水溶解高純WO3所得鎢酸銨溶液為實驗原料，研究通過結(jié)晶過程加入乙酸鉻工藝制取仲鎢酸銨粉末的實驗表明：
1.鉻主要以Cr(OH)3沉澱形態(tài)先于仲鎢酸銨析出，開始沉澱的pH≥9。在pH=8.5左右時，鉻的析出率達到最大值，此後鉻的沉澱一溶解接近平衡狀態(tài)。

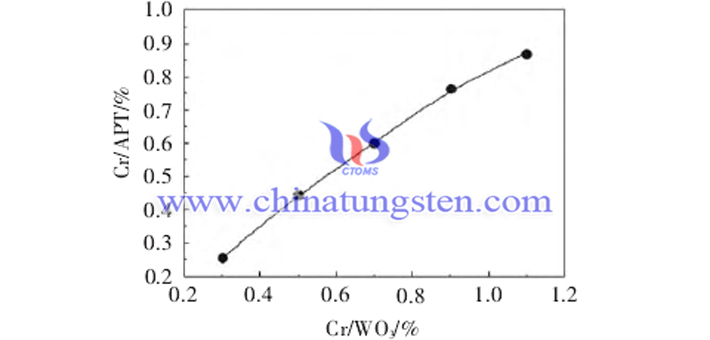

2.鉻在仲鎢酸銨中的析出不具飽和性，控制摻鉻量可製備不同鉻含量的仲鎢酸銨。APT的含鉻量隨摻鉻量的增加呈線性增加。
3.Cr(OH)3在(NH4)2WO4溶液中的溶解度比在水溶液中大，WO3濃度越高的溶液鉻的析出率越低。
4.提高起始NH4OH濃度、降低攪拌速度，可顯著增大鉻的析出率。
更多內(nèi)容請訪問：
http://www.ammonium-paratungstate.com/big5/index.html
