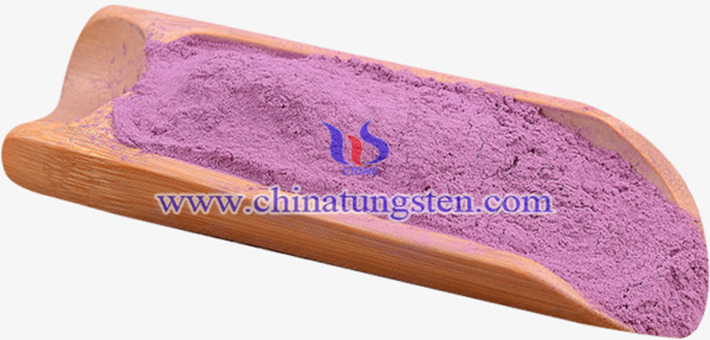

高純納米紫色氧化鎢可以採(cǎi)用鎢氧化物WOx（2≤x≤3）為原料製備得到。
以鎢氧化物WOx（2≤x≤3）為原料，或以製備過(guò)程中和/或產(chǎn)物中存在的WOx為原料時(shí)，通過(guò)進(jìn)氣口引入NH3和/或H2，並根據(jù)WOx的不同而選擇是否通入水蒸氣。如果有引入NH3，高溫下NH3會(huì)在WOx催化作用下發(fā)生式（1）中反應(yīng)：
2NH3＝N2+3H2（1）
1.如果WOx包含有WO3。當(dāng)反應(yīng)溫度升高到500℃以上時(shí)，WO3會(huì)與引入的H2發(fā)生式（2）中的還原反應(yīng)：
WO3+0.1H2＝WO2.9+0.1H2O（2）
反應(yīng)溫度繼續(xù)升高到600℃以上時(shí)，式（2）中的反應(yīng)產(chǎn)物WO2.9會(huì)與引入的H2發(fā)生式（3）中的還原反應(yīng)。
2.如果WOx包含有WO2.9。當(dāng)反應(yīng)溫度繼續(xù)升高到600℃以上時(shí)，WO2.9會(huì)與引入的H2發(fā)生式（2）中的還原反應(yīng)：
WO2.9+0.18H2＝WO2.72+0.18H2O（3）
在式（2）和式（3）中均有水蒸氣產(chǎn)生，如果式（2）和/或式（3）反應(yīng)產(chǎn)生的水蒸氣量不足時(shí)，通過(guò)進(jìn)氣口引入水蒸氣。高溫下式（2）和/或式（3）反應(yīng)產(chǎn)生的水蒸氣和/或引入的水蒸氣可以與WOx發(fā)生可逆反應(yīng)：
WOx+(4-x)H2O?WO2(OH)2+(3-x)H2（4）
通過(guò)水合氧化鎢WO2(OH)2氣相遷移，可以使在式（3）中形成的紫色氧化鎢晶核長(zhǎng)大成針狀紫色氧化鎢晶體。在WO2(OH)2氣體分壓和溫度適合的情況下，這種紫色氧化鎢針狀晶體的直徑小於100nm。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.violet-tungsten-oxide.com/big5/index.html
