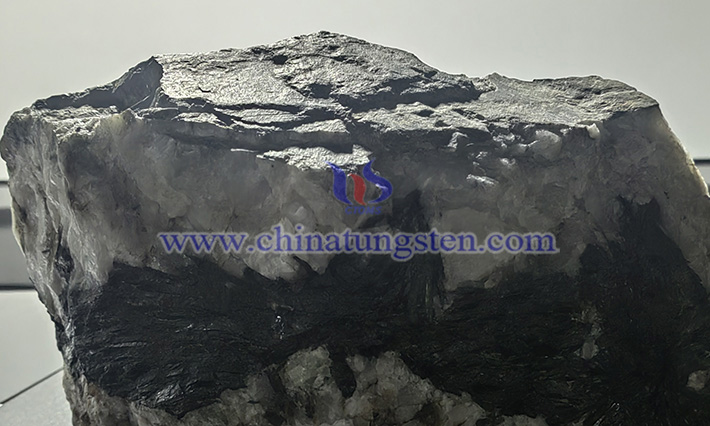

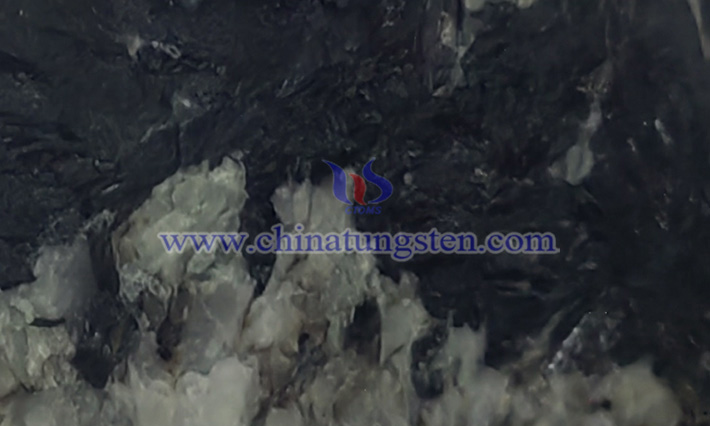

黑鎢礦的物理性質(zhì)使其在礦物鑒定和選礦過程中易於辨認(rèn)和分離，是提煉鎢的重要特徵，其物理性質(zhì)如下：
1.顏色與條痕
黑鎢礦的顏色隨鐵（Fe）、錳（Mn）含量比例而變化：富錳（MnWO?分子占比高）時(shí)呈淺紅或淺紫色，富鐵（FeWO?分子占比高）時(shí)呈深黑色，中間狀態(tài)則為褐黑色。其條痕顏色為棕褐色至黑褐色，且條痕色通常比礦物本體顏色更淺，這一特徵是區(qū)分黑鎢礦與其他黑色金屬礦物的可靠鑒定標(biāo)誌。
2.光澤與透明度
黑鎢礦通常呈現(xiàn)金屬光澤至半金屬光澤。半金屬光澤指反射光較強(qiáng)但略低於金屬表面，類似於陳舊金屬的外觀。該礦物一般為不透明，在碎片邊緣或薄片處可呈半透明。
3.硬度與密度
黑鎢礦的莫氏硬度介於4.0~4.5之間，屬於較軟礦物，可用小刀刻動(dòng)。其密度顯著偏高，介於7.2~7.5g/cm3之間，明顯高於大多數(shù)常見脈石礦物，手掂有沉重感。礦物性能脆，易在受力時(shí)發(fā)生斷裂。
4.磁性
黑鎢礦一般具有弱磁性，且磁性強(qiáng)度與鐵含量呈正相關(guān)：富鐵變種（接近FeWO?）表現(xiàn)出較強(qiáng)的磁性。這一特性使得磁選法（尤其是強(qiáng)磁選）成為從混合礦物中分選和富集黑鎢礦的重要工業(yè)手段。
5.解理與形態(tài)
黑鎢礦發(fā)育一組完全的{010}板面解理，這意味著它沿此晶面方向容易裂開成平坦的薄片。其單晶體常沿c軸延伸，呈板狀、短柱狀或片狀，晶面上常可見平行於c軸的縱紋。集合體則常呈刃片狀、粒狀或緻密塊狀。
6.晶系
黑鎢礦在晶體結(jié)構(gòu)上屬於單斜晶系。
7.礦物鑒定與選礦意義
上述物理性質(zhì)是鑒別黑鎢礦的關(guān)鍵。其高密度使得重選（如搖床、跳汰）成為回收粗粒黑鎢礦最經(jīng)濟(jì)有效的方法。弱磁性允許通過磁選（尤其是富鐵變種）將其與脈石或非磁性礦物分離。完全的板面解理和板狀晶形是重要的形態(tài)標(biāo)識(shí)。此外，其性能要求在破碎和磨礦過程中需控制力度，防止過粉碎導(dǎo)致的金屬流失，以提高選礦回收率。
