氧化法制備氧化鎢1/3

鎢氧化物WOx(x=2.625-3)，特別是低維材料因其特有的物理和化學(xué)性質(zhì)（如電致變色、光致變色、催化活性、超導(dǎo)電性和大的載荷性等），吸引著大量的材料、半導(dǎo)體器件以及物理和化學(xué)科研工作者的注意。近年碳質(zhì)載體材料面臨高電位穩(wěn)定性問題，研究制備納米低維過渡金屬W-()Magneli相鎢氧化物作為燃料電池電極催化劑載體及其助催化性能已成為近幾年關(guān)注的焦點(diǎn)。制備鎢氧化物（WOx）的方法有很多，用得比較多的有氧化法、還原法、模板法、濕化學(xué)法等。本文將簡要介紹采用氧化法來制備納米鎢氧化物。

氧化法制備鎢氧化物（WOx）的研究已較為成熟，通過采用不同的鎢源、不同的氧化劑以及不同的氧化條件，可以制備出不同價(jià)態(tài)的以及相同價(jià)態(tài)下不同結(jié)構(gòu)的鎢氧化物（WOx）。

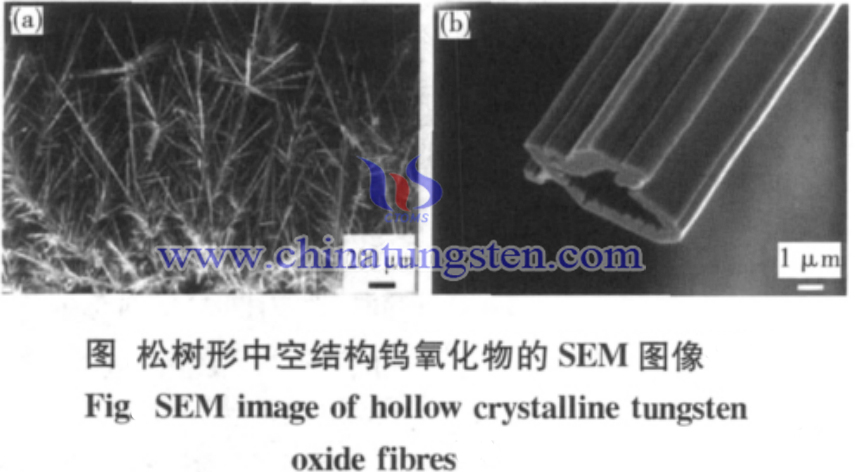

HuWB等通過在Ar、O2混合氣氛下1300-1400℃加熱放置于鎢箔的WS2合成出如圖松樹形中空結(jié)構(gòu)的鎢氧化物。實(shí)驗(yàn)結(jié)果顯示：采用不同的實(shí)驗(yàn)溫度或者改變混合氣中Ar與O2的比例，可以制備出不同比例混合的各種不同價(jià)態(tài)鎢氧化物的混合物。雖然該方法可以合成出中空結(jié)構(gòu)的鎢氧化物納米管，但用于大規(guī)模生產(chǎn)仍受到一定限制。

Liu等采用一種簡單有效的方法合成出了鎢氧化物納米線材料。在氮?dú)鈿夥罩校?600℃下加熱被玻璃態(tài)B2O2顆粒包裹的金屬鎢線，得到直徑為10-30nm，最大長度為5um的鎢氧化物納米線。值得一提的是，該方法制備的鎢氧化物納米線為獲得場發(fā)射用金屬鎢納米線奠定了基礎(chǔ)。
