一維納米WO3的形貌分析

【中鎢在線新聞網-鎢新聞】

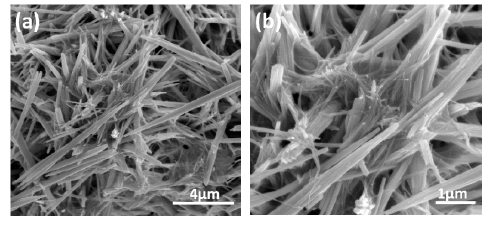

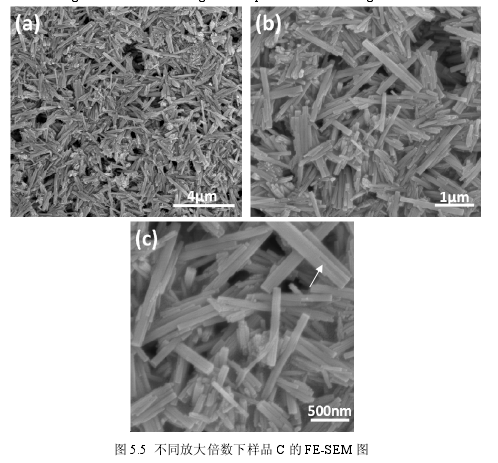

通過SEM電子圖來觀察一維納米WO3的的形態(tài)，從圖5.3我們可以看到，WO3樣品A整體呈稍顯扁平的納米棒狀結構，納米棒排列雜亂無章。仔細觀察發(fā)現(xiàn)，棒狀結構是有許多直徑約為15~30nm細小的納米線平行排列而成。整體的納米棒呈類似針狀，一端較小，另一端較大，較小一端直徑約為100nm，較大一端直徑約為200nm，納米棒的長度在3~5um之間。圖5.4為樣品B的形貌特征，其主要是由雜亂無序的納米帶和粘連纏繞在其表面的非常細小的納米線組成。納米帶的寬度為100-300nm，長度可達1Oum，其中的納米線長短不一，較為嚴重地粘連在納米帶表面，無法判斷其橫截面的大小�？梢园l(fā)現(xiàn)，樣品B的帶狀結構也是由許多相互平行排列的直徑約為35nm的納米線組成。樣品C的形貌特征展示在圖5.5中，從圖中我們可以看到，樣品C整體由雜亂無序且團聚較為嚴重的納米短棒構成。同樣我們也可以發(fā)現(xiàn)棒狀結構也是由許多納米線平行排列組成。納米棒呈扁平狀，呈完全無序狀態(tài)，其長短不一，較長的有2um，而較短只有不到500nm，其粗細也非常不均勻，較大的直徑約為200nm，較小的直徑約為100nm。
從圖我們可以得到以下結論:①無論是棒狀還是帶狀結構，都是由細小的納米線平行排列組裝而成，這與文獻觀察到的實驗結果相吻合;②三個樣品的整體形貌存在很大差異，除了所采用的輔助劑有明顯不同外，其他制備過程完全相同。因此，我們斷定Na2C204, Na2S04和H2C204是造成本實驗中一維米WO3形貌具有較大差異的主要原因，Na十、C2O4 2- .  SO4 2-在WO3的制備過程中起著不同的作用和影響。同時，在此反應條件下，三個樣品的結晶相均為六方相，表明輔助劑并未對其結晶相造成影響。

氧化鎢制品生產商、供應商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：[email protected]

鎢圖片網站：http://image.chinatungsten.com

鎢視頻網站：http://v.chinatungsten.com

鎢新聞、價格手機網站，3G版：http://3g.chinatungsten.com

關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
